ASTM · Uniones estructurales

Pernos estructurales
para conexiones exigentes

Especificaciones ASTM para estructuras de acero, puentes, plantas industriales, torres, energía y maquinaria pesada.

Explorar especificaciones Consultar disponibilidad

ASTM F3125

Hexagonal pesada y TC

Hasta 150 ksi

F3125

Familia principal

ASTM F3125

Configuraciones

Hexagonal pesada y TC

Rango incluido

60 a 150 ksi

Normas dimensionales

ASME B18.2.1 / B18.2.6

Familia ASTM F3125

Cuatro grados para conexiones estructurales.

A325 y A490 utilizan cabeza hexagonal pesada. F1852 y F2280 son conjuntos TC cuya espiga indica la tensión de instalación.

Cabeza hexagonal pesada

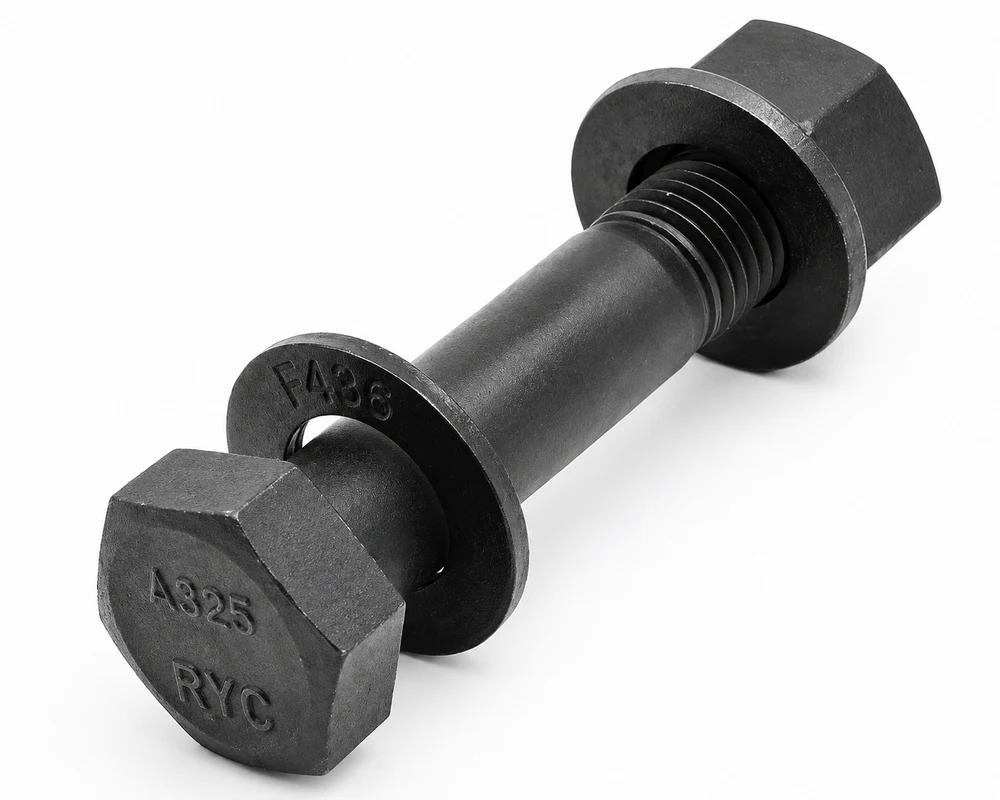

Grado A325

Perno de alta resistencia para uniones de estructuras de acero, plantas industriales y aplicaciones sometidas a cargas elevadas.

Tracción mínima: 120 ksi (827 MPa) para diámetros ≤ 1″; 105 ksi (724 MPa) para diámetros > 1″ hasta 1½″
Fluencia / referencia: 92 ksi mínimo · ASME B18.2.6

Cabeza hexagonal pesada

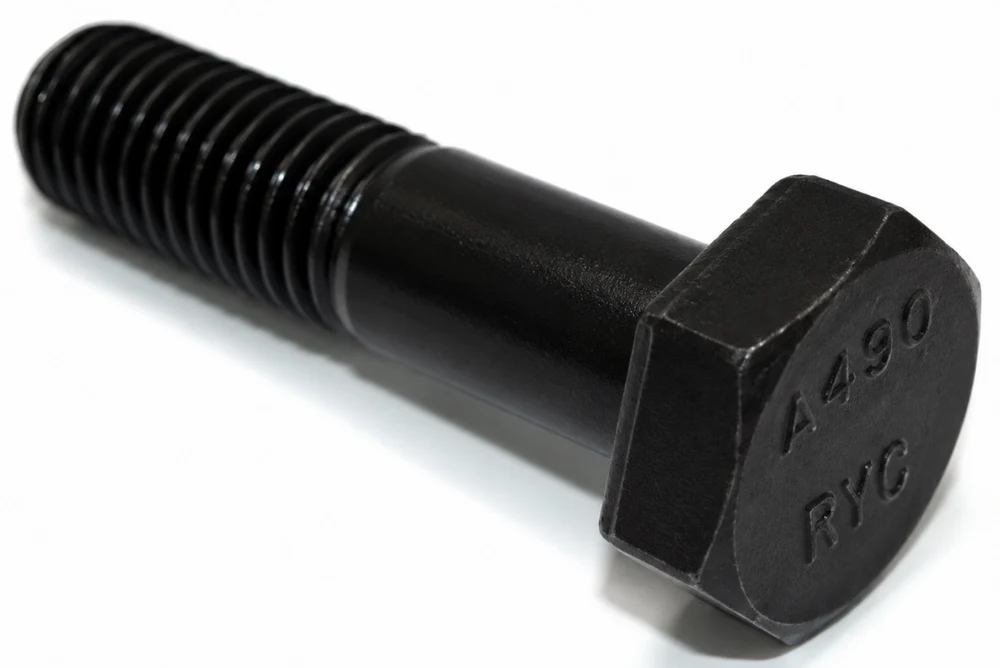

Grado A490

Acero aleado templado y revenido para conexiones estructurales de alta exigencia en puentes, edificios, plantas y centrales eléctricas.

Tracción mínima: 150 ksi (1040 MPa)
Fluencia / referencia: — · ASME B18.2.6

TC · Control de tensión

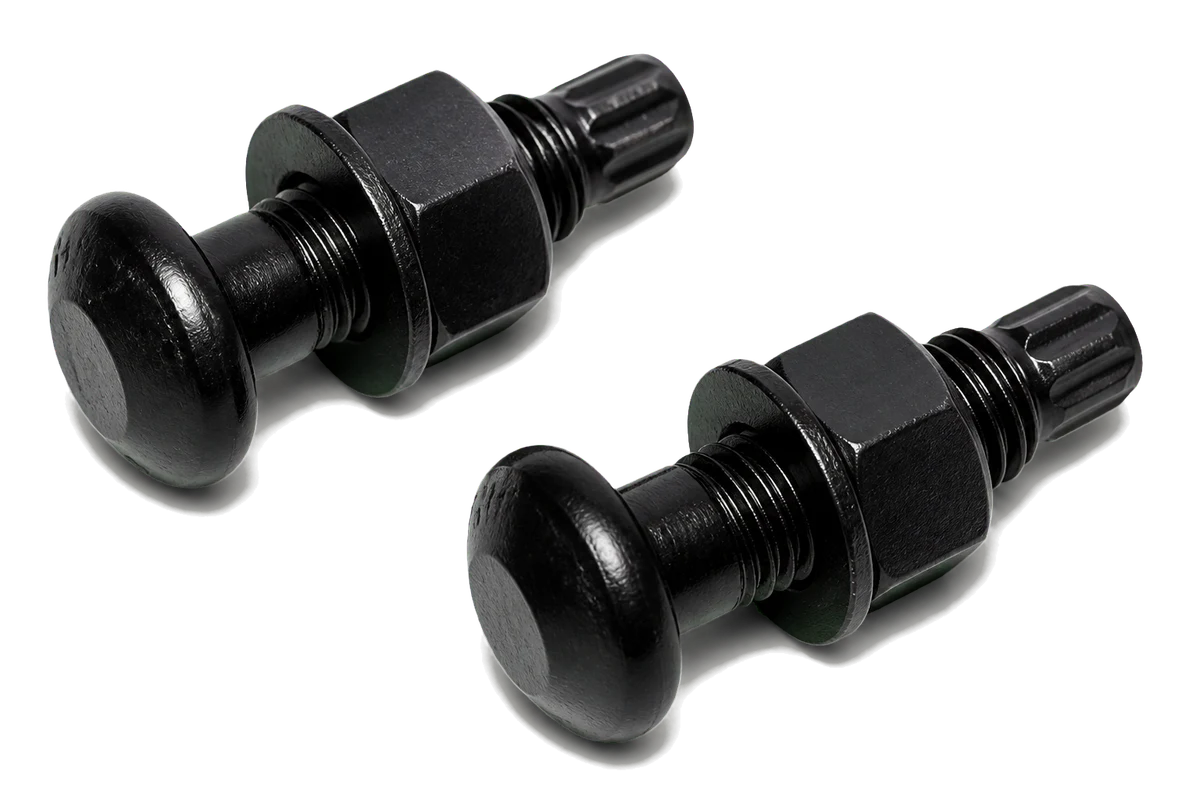

Grado F1852

Se suministra como conjunto con tuerca y arandela. La espiga se desprende al alcanzar la tensión correcta de instalación.

Tracción mínima: 120 ksi
Fluencia / referencia: 92 ksi · Equivalente TC del A325

TC · Control de tensión

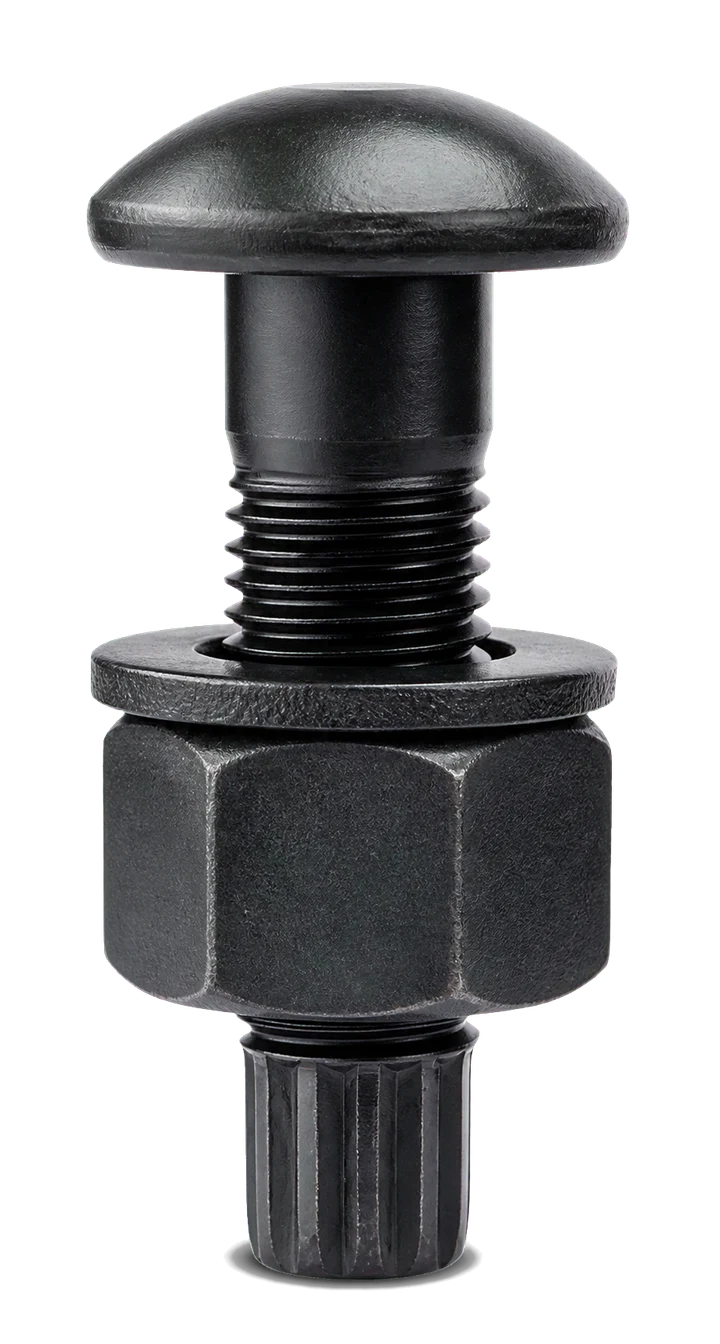

Grado F2280

Conjunto de control de tensión de alta resistencia para puentes y otras estructuras; la espiga confirma la tensión de instalación.

Tracción mínima: 150 ksi
Fluencia / referencia: 130 ksi · Equivalente TC del A490

Selección por aplicación

Otras especificaciones ASTM disponibles.

Acero al carbono · Grados A y B

ASTM A307

Pernos y espárragos de acero al carbono. El Grado A cubre uso general; el Grado B está orientado a pernos de bridas y conjuntos con requisitos particulares.

Rango dimensional: Diámetros de ¼″ a 4″ · ASME B18.2.1
Resistencia a la tracción: Grado A: 60 ksi (414 MPa) · Grado B: 60–100 ksi (414–690 MPa)

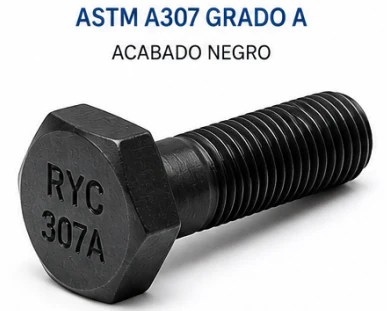

Perno ASTM A307 Grado A con acabado negro

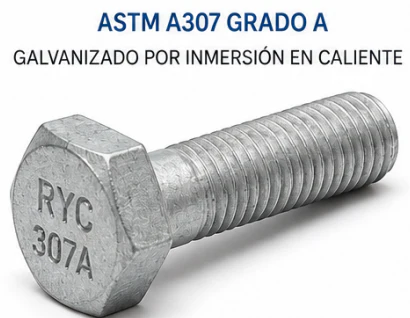

Perno ASTM A307 Grado A galvanizado por inmersión en caliente

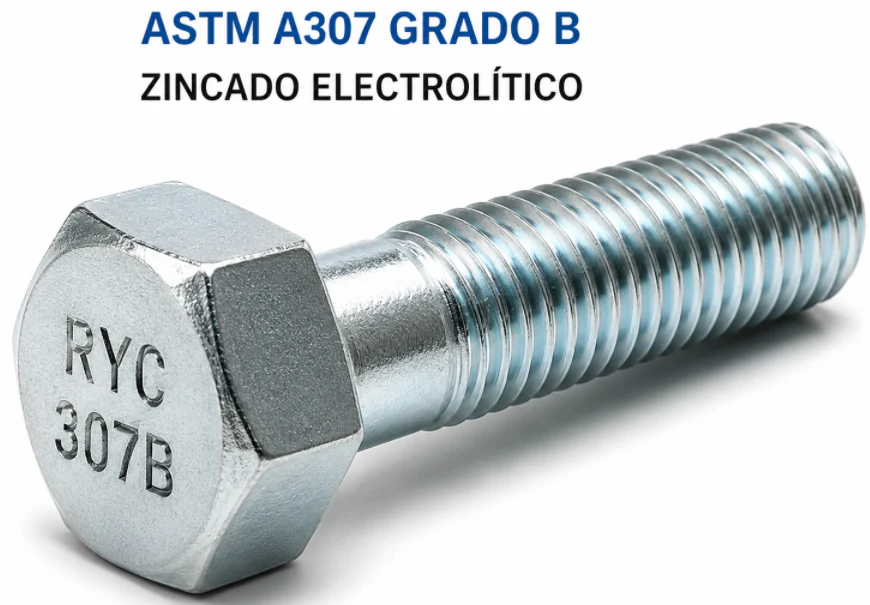

Perno ASTM A307 Grado B con zincado electrolítico

Diámetros de ¼″ a 4″

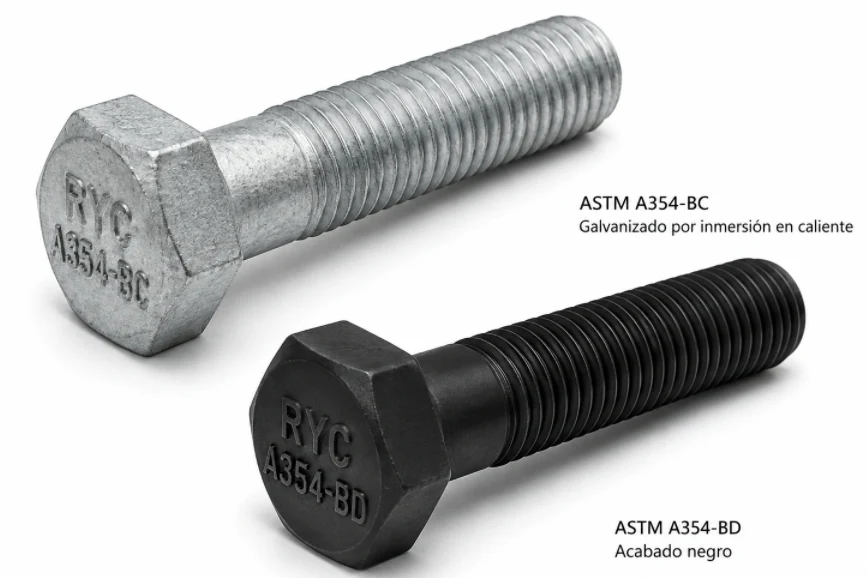

ASTM A354

Sujetadores de propósito general y aplicaciones críticas: torres, telecomunicaciones, bridas, minería, energía y maquinaria pesada.

Resistencia: BC: 125 ksi (862 MPa) · BD: 150 ksi (1040 MPa) hasta 2½″; 140 ksi (965 MPa) sobre 2½″
Referencia: Grados BC y BD

Diámetros de ¼″ a 3″

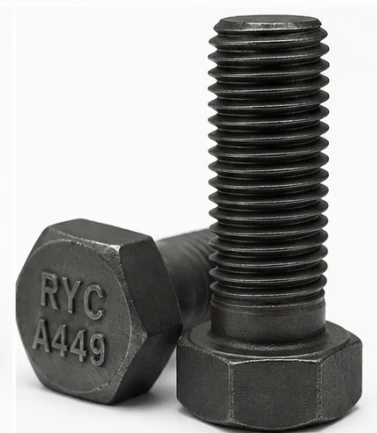

ASTM A449

Pernos, tornillos hexagonales y espárragos tratados térmicamente para aplicaciones mecánicas e industriales de resistencia superior a ASTM A307.

Resistencia: 120 ksi (827 MPa) hasta 1″ · 105 ksi (724 MPa) sobre 1″ hasta 3″
Referencia: ASME B18.2.1

Grados A, B y C

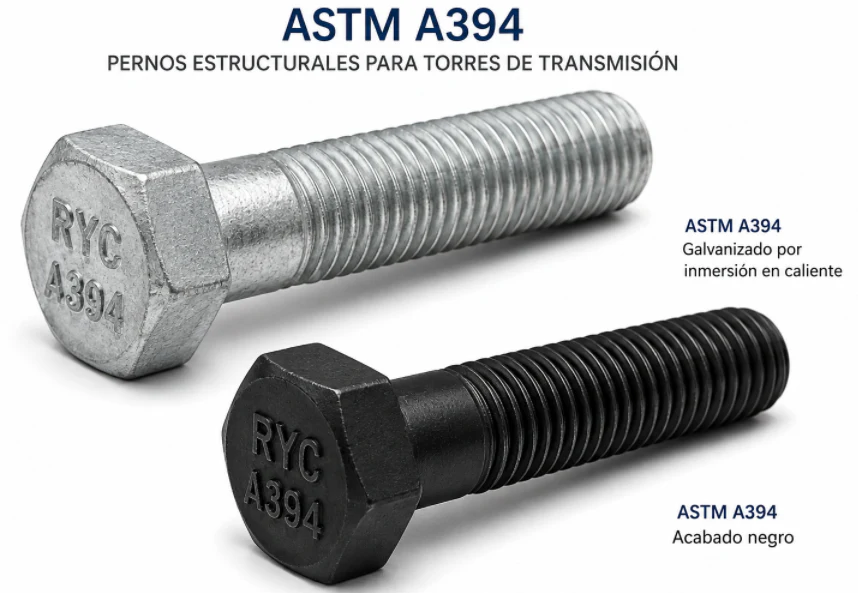

ASTM A394

Pernos de acero para torres de transmisión, telecomunicaciones y estructuras reticuladas, en acabado negro o galvanizado por inmersión en caliente.

Resistencia: Grado A: 60 ksi · Grado B: 105 ksi · Grado C: 120 ksi
Referencia: ASME B18.2.1 o ASME B18.2.6

Notas técnicas

La dureza, el diámetro y el recubrimiento deben revisarse como parte del conjunto de fijación.

ASTM A354 Grado BC: dureza de 24–35 HRC. ASTM A354 Grado BD: dureza de 33–39 HRC.
ASTM A449: dureza de 24–34 HRC para diámetros ≤ 1″ y de 22–32 HRC para diámetros > 1″.
En ASTM A449, los recubrimientos por electrodeposición deben considerar las prácticas ASTM F1941/F1941M y ASTM B850 para el tratamiento de deshidrogenado.

Asesoría técnica

¿Necesita validar la norma estructural para su proyecto?

Comparta por WhatsApp la norma ASTM, diámetro, longitud, acabado, cantidad y aplicación. Nuestro equipo técnico revisará el requerimiento con usted.
