ISO 898-1:2023
Propiedades mecánicas
Establece los requisitos mecánicos, las clases de resistencia y los métodos de ensayo aplicables a elementos de fijación de acero al carbono y acero aleado.
ISO 898-1:2023 · Sistema métrico
Pernos hexagonales métricos
Clases 5.8, 8.8, 10.9 y 12.9
Una guía técnica para comparar resistencia, tratamiento térmico y aplicaciones según la clase marcada en la cabeza del perno.
ISO 898-1
Alta resistencia métrica
Hasta 1200 MPa
Normativa aplicable
Tres referencias esenciales.
ISO 4014:2022
Rosca parcial
Norma dimensional vigente para pernos de cabeza hexagonal con rosca parcial; reemplaza la referencia DIN 931.
ISO 4017:2022
Rosca total
Norma dimensional vigente para pernos de cabeza hexagonal con rosca total; reemplaza la referencia DIN 933.
Identificación rápida
La clase combina resistencia y relación de fluencia.
El primer número indica la resistencia nominal a la tracción; el segundo define la relación entre límite elástico y resistencia.

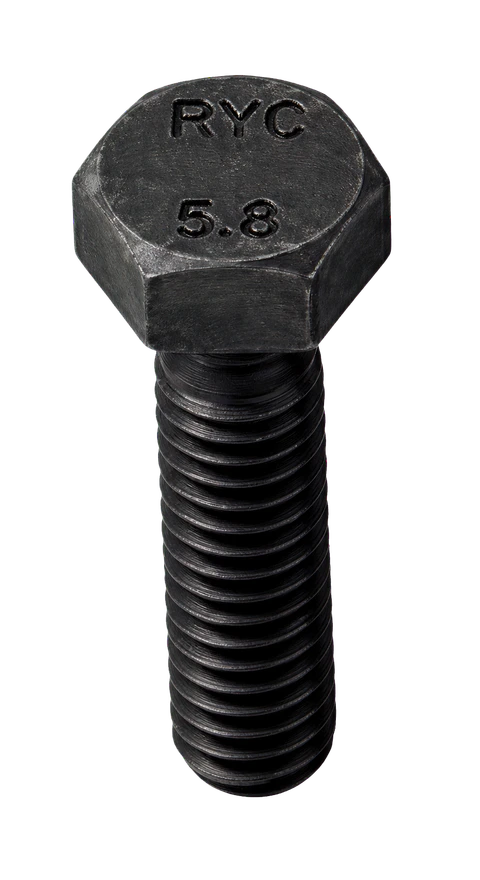

5.8 + marca del fabricante
Clase 5.8
500 MPa
Tracción mínima
- Límite elástico
- 400 MPa · Relación 0.8
- Aplicación
- Maquinaria ligera, estructuras y uso general

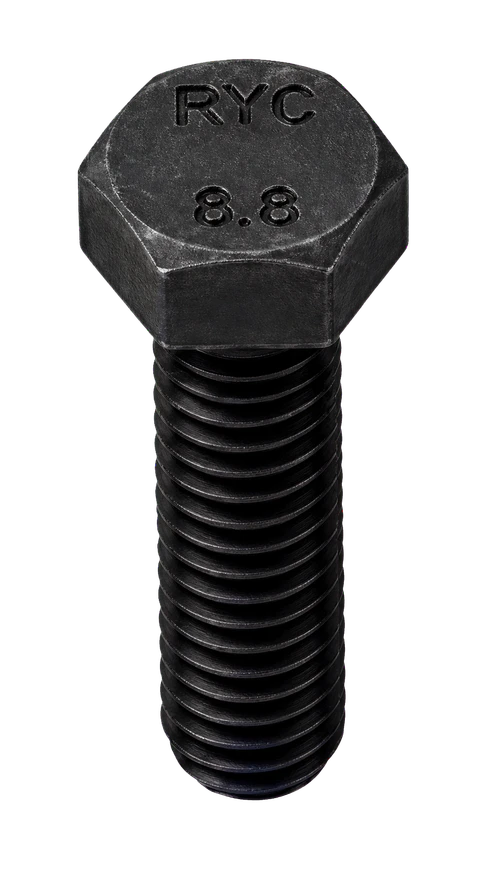

8.8 + marca del fabricante
Clase 8.8
800 MPa
Tracción mínima
- Límite elástico
- 640 MPa · Relación 0.8
- Aplicación
- Construcción, maquinaria y equipos industriales

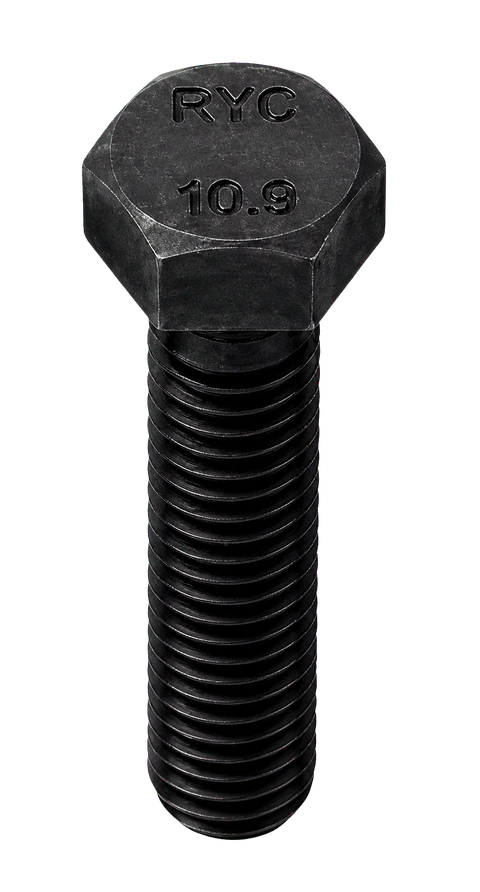

10.9 + marca del fabricante
Clase 10.9
1000 MPa
Tracción mínima
- Límite elástico
- 900 MPa · Relación 0.9
- Aplicación
- Minería, energía, maquinaria pesada y automotriz

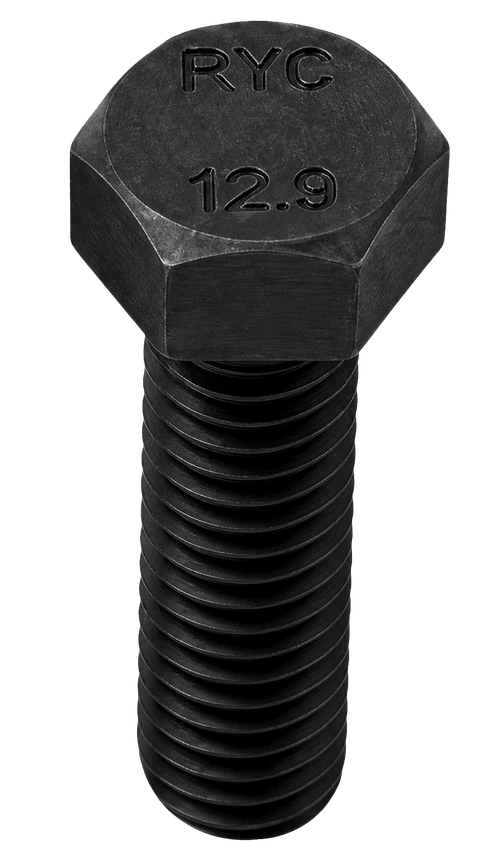

12.9 + marca del fabricante
Clase 12.9
1200 MPa
Tracción mínima
- Límite elástico
- 1080 MPa · Relación 0.9
- Aplicación
- Aplicaciones críticas de alta resistencia, moldes y equipos de precisión
Ficha comparativa
Especificaciones técnicas ISO 898-1
En móvil, deslice la tabla horizontalmente.
| Característica | Clase 5.8 | Clase 8.8 | Clase 10.9 | Clase 12.9 |
|---|---|---|---|---|
| Material | Acero al carbono | Acero al carbono medio | Acero aleado | Acero aleado |
| Tratamiento térmico | Normalizado o laminado | Temple y revenido | Temple y revenido | Temple y revenido |
| Resistencia mínima a la tracción | 500 MPa | 800 MPa | 1000 MPa | 1200 MPa |
| Límite elástico mínimo | 400 MPa | 640 MPa | 900 MPa | 1080 MPa |
| Relación límite elástico / tracción | 0.8 | 0.8 | 0.9 | 0.9 |
| Dureza típica | ≈ HB 155–250 | ≈ HRC 22–32 | ≈ HRC 32–39 | ≈ HRC 39–44 |
| Marcado en la cabeza | 5.8 + marca fabricante | 8.8 + marca fabricante | 10.9 + marca fabricante | 12.9 + marca fabricante |
| Aplicaciones típicas | Maquinaria ligera, estructuras y uso general | Construcción, maquinaria y equipos industriales | Minería, energía, maquinaria pesada y automotriz | Aplicaciones críticas de alta resistencia, moldes y equipos de precisión |
| Recubrimientos según norma | Negro, zincado, galvanizado | Negro, zincado, galvanizado* | Negro, zinc flake, fluoropolímeros** | Negro, zinc flake, fluoropolímeros** |
| Equivalencia aproximada SAE | Grado 2 | Grado 5 | Grado 8 | Superior a Grado 8 |
Notas técnicas
Consideraciones para seleccionar el recubrimiento y preservar el desempeño del perno.
- 1El galvanizado en caliente para Clase 8.8 requiere considerar las tolerancias y el ajuste de roscas mediante overtapping.
- 2Para las clases 10.9 y 12.9 no se recomiendan recubrimientos electrolíticos ni galvanizado en caliente debido al riesgo de fragilización por hidrógeno. Para reducir este riesgo, aplicar ASTM F3393-24.
Asesoría técnica
¿Necesita confirmar la clase métrica adecuada para su aplicación?
Comparta por WhatsApp la medida, paso de rosca, cantidad, clase y acabado. Nuestro equipo técnico lo ayudará a revisar su requerimiento.
